抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少和尽可能防止次生灾害的发生，从而达到减少人员伤亡及财产损失的目的。机电抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。建筑机电工程：建筑机电工程是建筑工程中的重要组成部分， 主要包括供排水系统、供电系统、空调通风系统、弱电系统、消防系统、智能系统六个方面。机电工程质量直接影响着建筑工程的整体质量，包含运行效果，节能与否以及建筑物真正投入使用中时是否实用。建筑机电抗震：指的是管道、风道、电缆桥架等机电设施的设计抗震，在标准颁布之前，国内对于机电设施的保护，沿用的都是承重支撑系统，主要起到承重的作用，基本上是没有考虑抗震设计，给系统安全带来很大的隐患。其抗震支撑的主要目的就是安全，即把地震所造成的生命与财产损失减少到最低程度，通俗地来讲，这类产品我们又称之为抗震支吊架。

一、抗震支架定义

1、抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。

2、依据 GB 50981-2014《建筑机电工程抗震设计规范》,抗震支吊架的定义是:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

二、抗震支架的组成

1. C型钢、丝杠、丝杠接头母

C型钢与丝杠组合作杆件承载作用（立柱、斜撑、纵向斜撑、横担），C型钢卷边带有锯齿，背面有条形安装孔，所有抗震支吊架专用配件可与其任意搭配调节安装。

C型钢

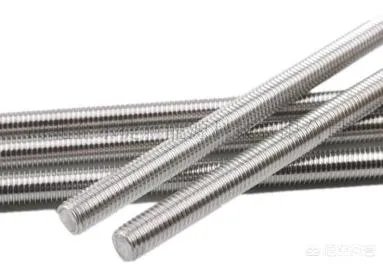

丝杠

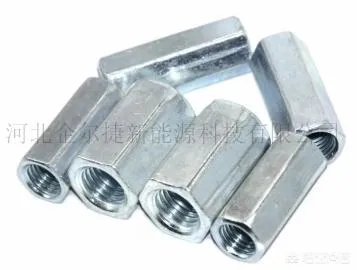

六角接头母

2. 托臂、预埋槽

托臂用于墙面支撑，可作为横梁支撑风管、电缆、桥架等。椭圆孔设计，方便安装是调节不同长度满足现场实际工况。

预埋槽用于中型紧固系统如安装管道（通风管道、空调管道、水管等）

托臂

预埋槽

3. 抗震铰链接（A型B型）

抗震铰链用于抗震杆件与结构或门式支架与结构之间的链接，可根据现场工况和设计要求灵活调整安装角度。

铰链接A

铰链接B4. 管夹（U型管夹、O型管夹、欧姆管夹）

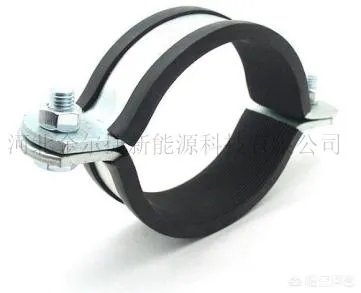

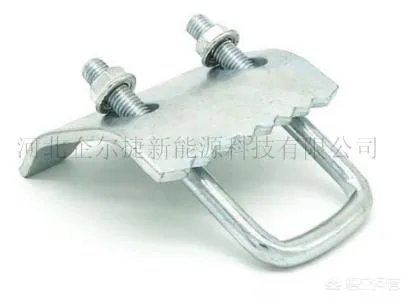

U型管夹用于单管侧向抗震支吊架管夹的固定；O型管夹用于单管纵向抗震支吊架管夹的固定；欧姆管夹用于门型抗震支吊架管道的固定；U型管夹、O型管夹、欧姆管夹配橡胶垫使用，绝缘减震抗噪。

U型管夹

O型管夹

欧姆管夹

5. 紧固件

抗震支吊架专用配件组合使用坚固作用

V型加劲装置

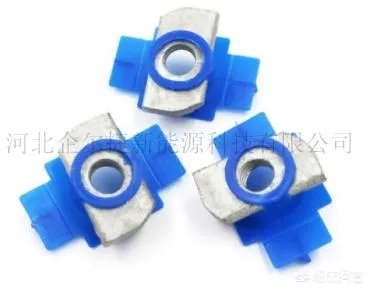

塑翼螺母

六角螺栓

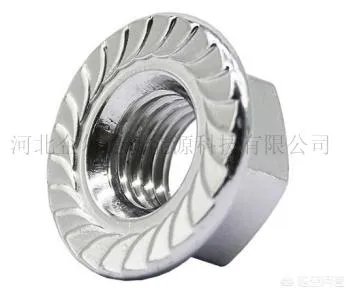

法兰母

梁夹

防滑扣垫

三、抗震支架常见的几种形式

单管（杆）抗震支吊架

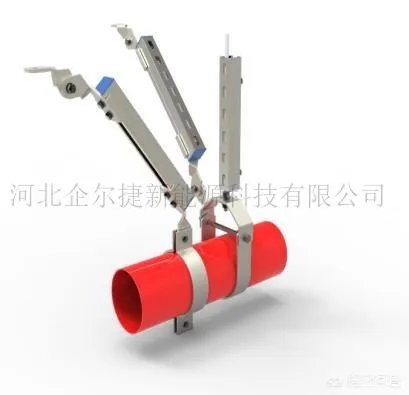

单管侧向

单管双向

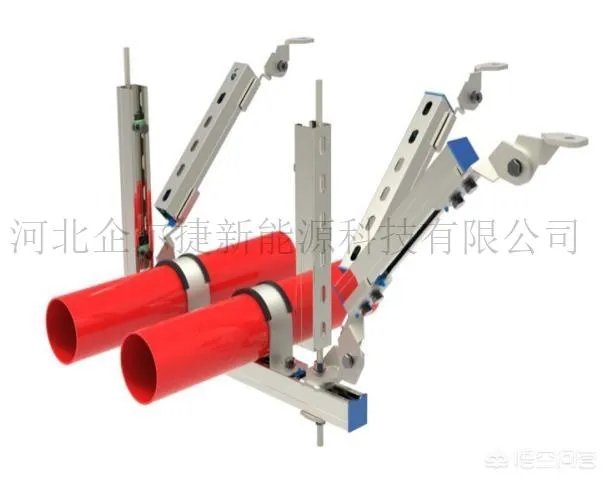

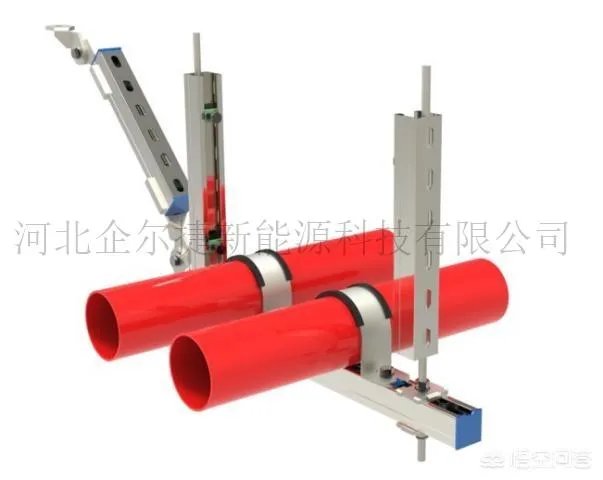

多管侧向

多管双向

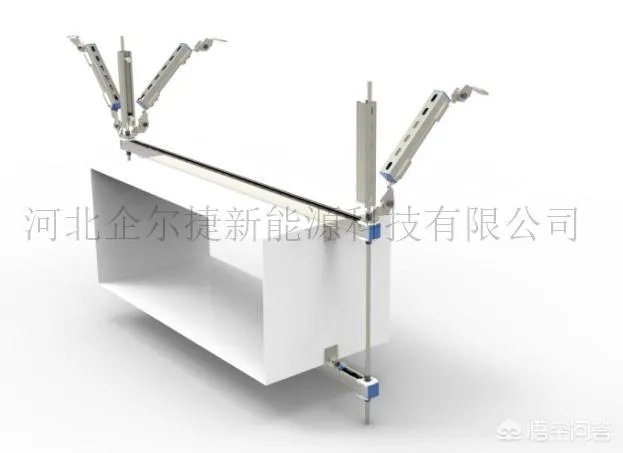

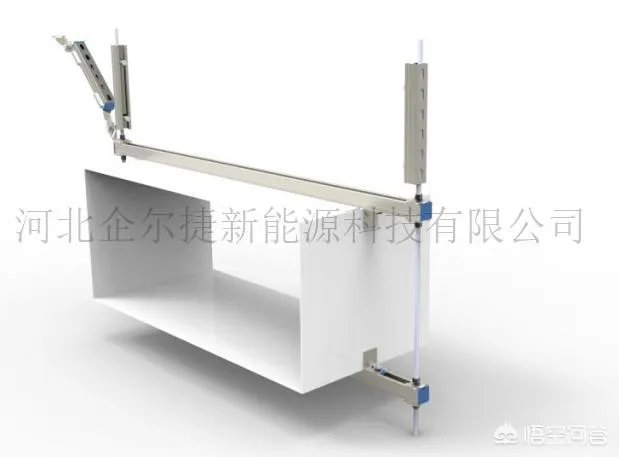

矩形风管侧向

矩形风管双向

电缆桥架侧向

电缆桥架双向
